近期我們發現施耐德ATV312變頻器已經買不到了，如果遇到變頻器需要維護更換的話就要選擇施耐德ATV320。

ATV320和ATV312的接線上有區別，為了方便客戶過度，本文對這ATV320的接線方式進行講解。

下圖是ATV320安裝手冊上的截圖，介紹端子布局。↓

下圖是AVT320編程手冊上的出廠設置。↓

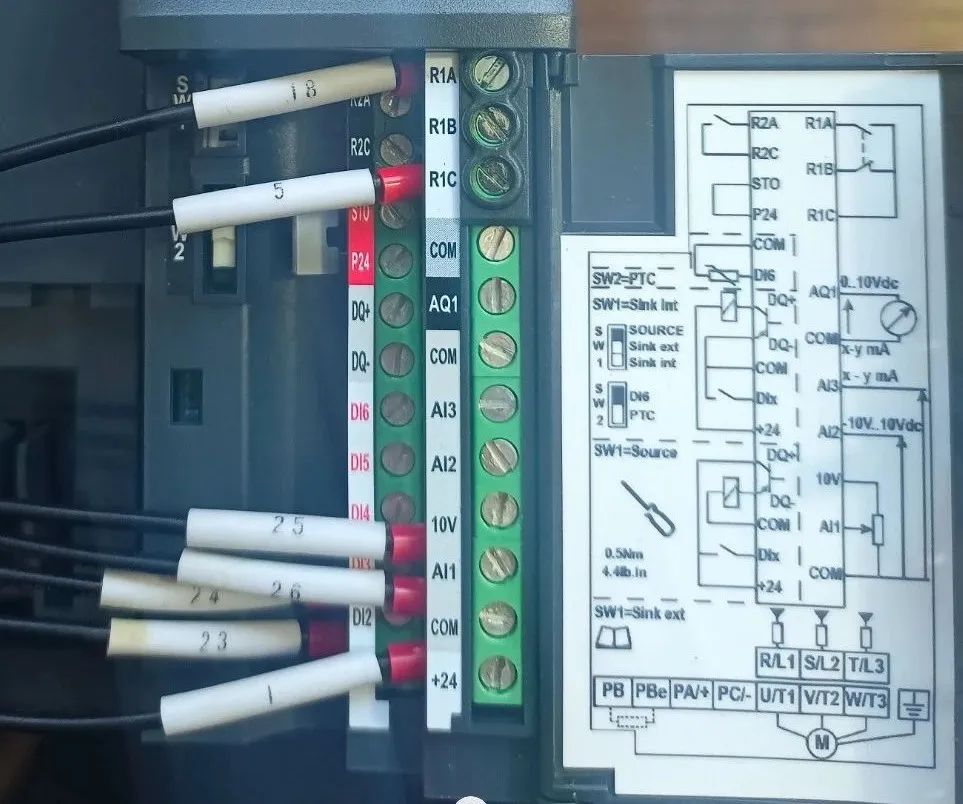

我們采用施耐德變頻器的設備，一般是用PLC的模擬量傳輸速度；數字量輸出控制啟停；數字量輸入接收變頻器故障狀態，再根據上兩張圖的資料，實操控制接線如下圖。↓

R1A——接18號線（PLC數字量輸入，用于變頻器故障狀態）

R1C——接5號線（開關電源直流24V負極）

AI1和COM——接25和26號線（一組模擬量輸出，用于轉速控制）

+24——接L號線（接在PLC相關變頻器控制的公共端）

DI1和DI2——接23和24號線（變頻器控制，正反轉）

以上就是本期內容，希望能對您有所幫助。

如有疑問處可咨詢我公司售后服務。
